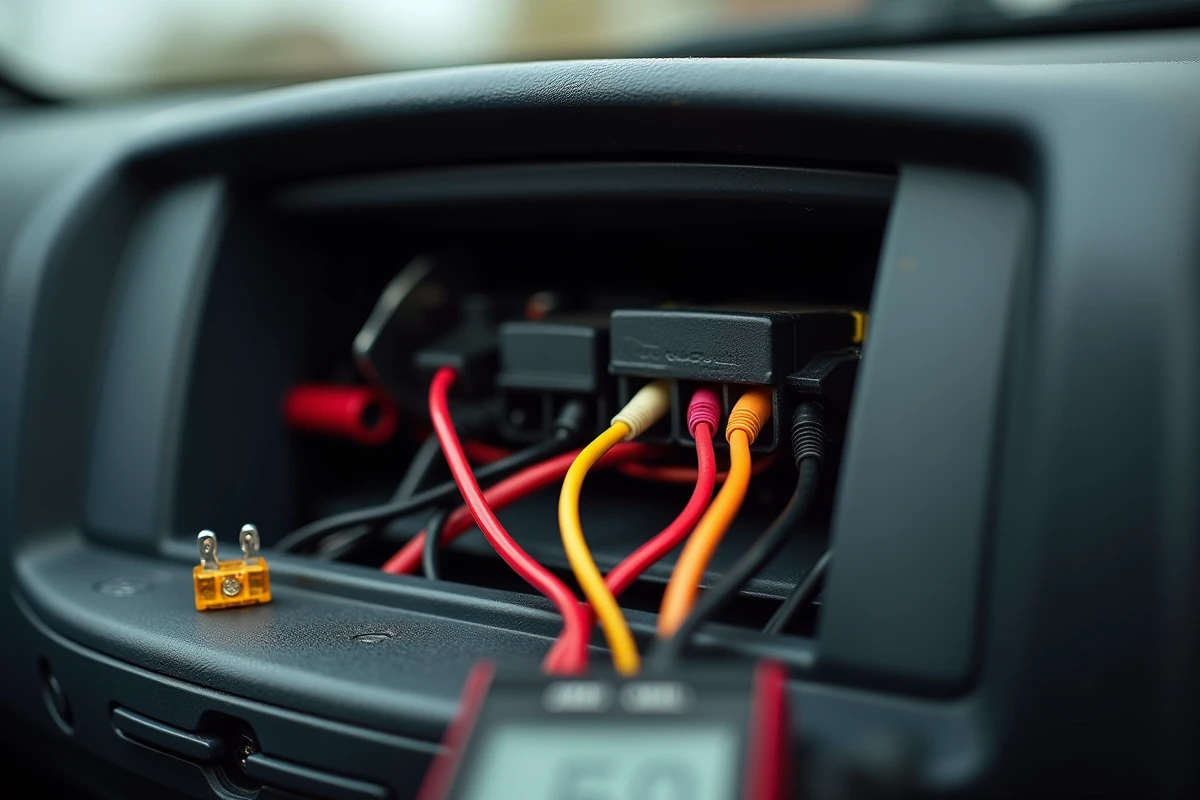

Sur les Peugeot multiplexées, le schéma branchement autoradio couleur fils Peugeot que l’on trouve sur les forums généralistes ne correspond plus à la réalité du faisceau. Le +permanent jaune, le +après-contact rouge et la masse noire suivent la norme ISO 10487, mais l’alimentation transite désormais par le BSI et le réseau CAN, pas par un simple +APC direct. Ignorer ce point, c’est garantir un fusible grillé, voire une mise en sécurité du boîtier de servitude intelligent.
Fil d’illumination Peugeot et retour de courant dans le BSI
Le fil d’illumination (orange sur la plupart des faisceaux ISO) pose le problème le plus sous-estimé. Sur les anciennes Peugeot 206 ou 306, ce fil recevait un 12 V proportionnel au rhéostat d’éclairage du tableau de bord. Sur les 208 II, 2008 II, 308 II et 3008 II, ce signal n’est plus un 12 V classique : il est géré par le réseau CAN ou par un signal spécifique issu du BSI.
A découvrir également : Comment stopper un contrat leasing Peugeot ?
Brancher ce fil directement sur un +12 V, ou le ponter à un autre fil d’alimentation comme le suggèrent les vieux schémas universels, crée un retour de courant dans le faisceau. Le BSI interprète cette tension parasite comme un défaut et coupe le circuit. Le fusible saute, et dans certains cas, d’autres équipements du combiné (vitres, rétros, prises 12 V) se retrouvent désactivés.
Nous recommandons de laisser le fil d’illumination non connecté si l’autoradio aftermarket gère lui-même la luminosité de l’écran. Si le réglage automatique est nécessaire, il faut utiliser un adaptateur CAN-bus dédié au modèle Peugeot concerné.
Lire également : Ces modèles de voitures hybrides qui font la différence
Schéma branchement autoradio Peugeot : confusion entre +permanent et +après-contact
L’erreur la plus documentée sur les forums reste l’inversion du fil jaune (+permanent, mémoire) et du fil rouge (+après-contact, alimentation principale). Sur un autoradio correctement câblé, le jaune reste sous tension même contact coupé pour conserver les stations mémorisées et les réglages. Le rouge s’active uniquement au démarrage.
Quand ces deux fils sont pontés ensemble, comme on le voit régulièrement dans les montages amateurs, l’autoradio fonctionne en apparence normalement. Le problème survient à la coupure du contact : l’autoradio reste alimenté en permanence à pleine puissance, tire sur le circuit et finit par faire fondre le fusible radio, généralement calibré à une valeur faible.
Conséquence sur la platine batterie
Sur les Peugeot récentes, un court-circuit lié à ce pontage ne se limite pas au petit fusible « radio » du tableau de bord. Le véhicule dispose de plusieurs boîtes à fusibles, dont une intégrée directement sur la batterie avec des maxi-fusibles. Un fil d’alimentation pincé dans la console ou une masse mal reprise peut faire sauter un maxi-fusible de la platine batterie.
Les conséquences dépassent alors largement l’autoradio : direction assistée, freinage, circuits moteur peuvent être affectés. Ce phénomène, documenté sur les guides de diagnostic électrique du 3008, est rarement associé aux montages d’autoradio dans les tutos en ligne.
Masse autoradio Peugeot : le fil qui fait tout basculer
La masse (fil noir) semble anodine. Elle ne l’est pas. Sur un faisceau Peugeot d’origine, la masse est reprise sur un point de châssis précis, souvent derrière la console centrale. Lors du remplacement de l’autoradio, deux erreurs reviennent systématiquement :
- Reprendre la masse sur une vis de garniture plastique au lieu d’un point de châssis métallique propre, ce qui crée une résistance variable et des parasites audio avant de provoquer un échauffement du fil
- Utiliser une cosse inadaptée ou un fil de section trop faible par rapport à l’appel de courant de l’amplificateur intégré, ce qui provoque une chute de tension et une surintensité sur le circuit
- Oublier de gratter la peinture ou l’antirouille au point de fixation, ce qui empêche un contact franc et génère un défaut de masse intermittent, difficile à diagnostiquer
Un défaut de masse intermittent fait sauter le fusible de façon aléatoire. Nous observons ce cas de figure sur une proportion significative des retours atelier liés à des autoradios aftermarket.
Adaptateur ISO ou câblage direct : quel impact sur le fusible autoradio
Couper les fils d’origine pour souder ou raccorder directement l’autoradio au faisceau du véhicule reste la première cause de problèmes durables. Les connecteurs ISO existent pour chaque modèle Peugeot et conservent la correspondance exacte des couleurs de fils entre le faisceau véhicule et le faisceau autoradio.
Un adaptateur ISO préserve le faisceau d’origine et le fusible. En cas de revente ou de remplacement futur, le câblage reste intact. Le coût d’un adaptateur spécifique Peugeot est négligeable par rapport à un diagnostic électrique en atelier après un court-circuit.
Points de vérification avant mise sous tension
Avant de remettre le contact après un branchement d’autoradio, nous recommandons cette séquence de contrôle :
- Vérifier au multimètre que le fil jaune délivre du 12 V permanent (contact coupé) et que le rouge ne délivre rien dans cette position
- Confirmer la continuité de la masse entre la cosse et le châssis avec une résistance proche de zéro ohm
- S’assurer que le fil d’illumination orange n’est pas raccordé à un +12 V direct sur un modèle multiplexé
- Contrôler visuellement qu’aucun fil n’est pincé par la structure métallique de l’emplacement autoradio lors du remontage
Un fil pincé entre le boîtier de l’autoradio et le cadre métallique du tableau de bord provoque un court-circuit franc dès la mise sous tension. Le fusible saute instantanément, parfois avec le maxi-fusible en prime.
Le schéma branchement autoradio couleur fils Peugeot reste un point de départ utile, à condition de le croiser avec la documentation technique du modèle exact et de son année. Sur tout véhicule multiplexé, un adaptateur CAN-bus et un faisceau ISO dédié éliminent la quasi-totalité des risques de fusible grillé. La vérification au multimètre avant mise sous tension prend quelques minutes et évite des heures de diagnostic.
