Le voyant ABS qui s’allume au tableau de bord déclenche souvent une inquiétude disproportionnée. Avant de confier votre voiture à un garagiste, vous pouvez identifier vous-même un capteur ABS défectueux avec un outillage simple. Le test repose sur quelques mesures électriques accessibles à tout bricoleur, à condition de savoir quel type de capteur équipe votre véhicule, car la méthode diffère radicalement d’un modèle à l’autre.
Capteur ABS passif ou actif : identifier le vôtre avant tout test
La première erreur des débutants consiste à brancher un multimètre en mode ohmmètre sur n’importe quel capteur ABS. Sur un capteur passif (inductif), cette approche fonctionne. Sur un capteur actif (à effet Hall), elle donne des valeurs trompeuses, voire risque d’endommager le composant.
A voir aussi : Changez facilement la serrure de votre voiture !
Comment savoir lequel équipe votre voiture ? Les véhicules plus anciens utilisent généralement des capteurs passifs : une bobine qui génère un signal alternatif quand la roue tourne. Les modèles récents (norme Euro 6d et au-delà) sont majoritairement équipés de capteurs actifs alimentés en tension, qui produisent un signal carré.
Concrètement, regardez le connecteur du capteur. Un capteur passif a deux fils. Un capteur actif en a souvent trois (alimentation, masse, signal), parfois deux avec un protocole intégré. En cas de doute, la revue technique de votre véhicule indique le type exact.
A voir aussi : Comment choisir votre voiture américaine ?
Matériel nécessaire pour tester un capteur ABS au multimètre
Vous n’avez pas besoin d’un outillage professionnel. Un multimètre numérique basique suffit dans la plupart des cas. Préparez aussi de quoi accéder au capteur en toute sécurité.
- Un multimètre numérique capable de mesurer la résistance (ohms) et la tension continue (volts DC)
- Un cric et une chandelle pour lever la roue concernée
- Un chiffon propre et du nettoyant frein pour dégager le capteur de toute saleté
- La valeur de résistance de référence de votre capteur (disponible dans la revue technique ou en recherchant la référence constructeur)
Un point souvent négligé : vérifiez l’état du faisceau électrique qui relie le capteur au calculateur ABS. Un fil coupé, écrasé ou oxydé au niveau du passage de roue produit exactement les mêmes symptômes qu’un capteur en panne.
Test d’un capteur ABS passif : mesure de résistance et continuité

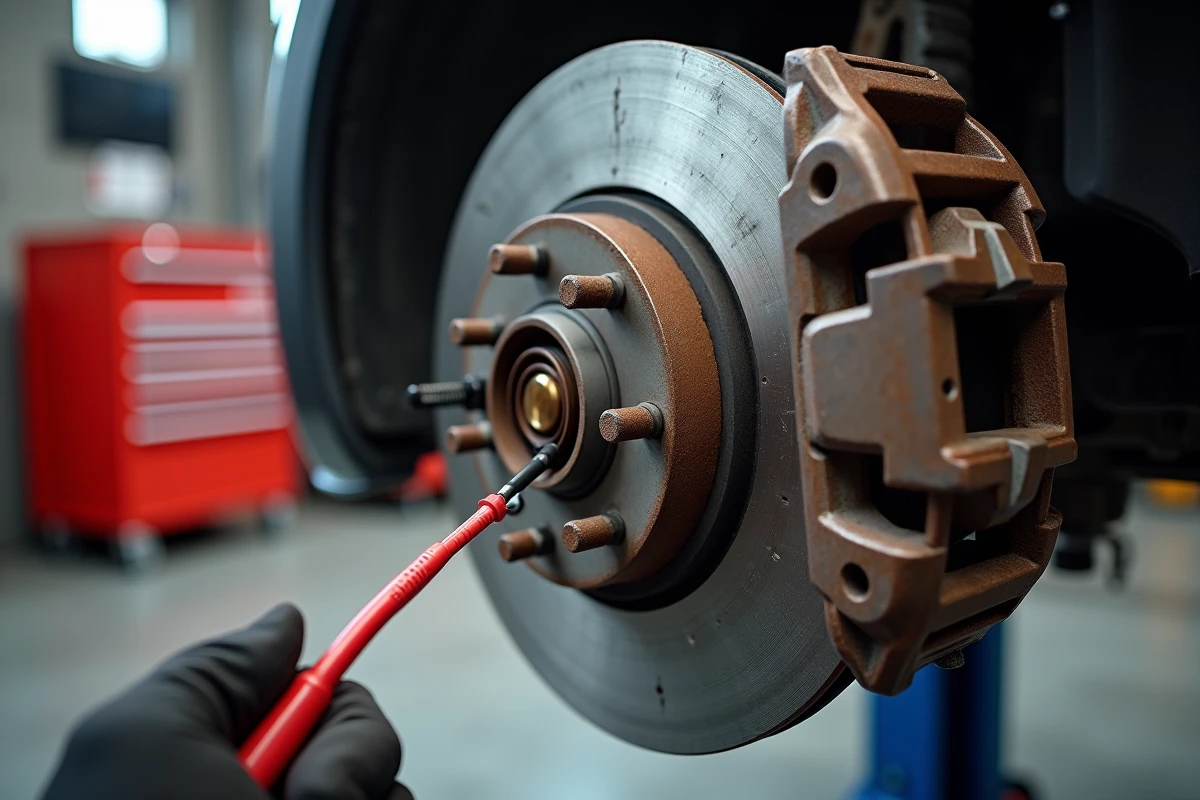

Commencez par localiser le capteur sur la roue signalée par le code défaut (si vous avez pu lire les codes via une valise de diagnostic). Le capteur ABS se trouve à proximité du disque de frein, fixé sur le porte-fusée ou le flasque de frein.
Mesurer la résistance du capteur
Débranchez le connecteur du capteur. Réglez le multimètre sur la fonction ohmmètre. Placez les pointes de touche sur les deux broches du capteur.
La résistance attendue varie selon les constructeurs et les modèles. Elle se situe couramment entre quelques centaines d’ohms et un peu plus d’un kilo-ohm. Comparez toujours votre mesure à la valeur indiquée par le constructeur. Une résistance infinie signale un circuit ouvert (bobine coupée). Une résistance à zéro ohm indique un court-circuit interne.
Vérifier la continuité du faisceau
Testez aussi la continuité entre le connecteur côté capteur et le connecteur côté calculateur ABS (souvent situé sous le capot, près du maître-cylindre). Si la continuité est absente, le problème vient du câblage, pas du capteur lui-même.
Test d’un capteur ABS actif : mesure de tension et signal
Avec un capteur actif, la démarche change. Ne mesurez pas la résistance : le résultat n’aurait aucun sens exploitable.
Rebranchez le connecteur et mettez le contact (sans démarrer le moteur). Avec le multimètre en mode tension continue, sondez les bornes d’alimentation du capteur. Vous devez lire une tension d’alimentation fournie par le calculateur ABS, généralement quelques volts.
Pour aller plus loin, il faudrait un oscilloscope afin de visualiser le signal carré produit par le capteur quand la roue tourne. En atelier, c’est la méthode de référence. À domicile, si la tension d’alimentation est présente et que le voyant ABS reste allumé, le capteur ou sa couronne magnétique sont les suspects principaux.
Couronne magnétique et roulement : la panne invisible
Vous avez testé le capteur, le faisceau, et tout semble correct ? Le problème vient peut-être d’ailleurs. Sur de nombreux véhicules récents, la couronne magnétique est intégrée directement au roulement de roue. Un choc (trottoir, nid-de-poule important) ou un roulement de mauvaise qualité peut déformer ou oxyder cette couronne.
Le signal envoyé au calculateur devient alors irrégulier ou absent, même si le capteur fonctionne parfaitement. Dans ce cas, le remplacement concerne le roulement complet (ensemble moyeu + capteur sur certains montages), pas le capteur seul.
Des ateliers indépendants signalent une hausse de ce type de panne sur les véhicules récents, liée à des roulements d’origine économique ou à des chocs routiers répétés. Avant de commander un capteur neuf, inspectez visuellement la couronne : traces de rouille, dents abîmées ou déformées sont des indices clairs.
Effacer le code défaut ABS après le contrôle
Un capteur nettoyé, un faisceau réparé ou un capteur remplacé ne feront pas disparaître le voyant ABS automatiquement. Le calculateur conserve le code défaut en mémoire. Il faut effacer le code avec un outil de diagnostic (valise OBD compatible ABS) pour que le voyant s’éteigne.
Si le voyant se rallume après quelques kilomètres, la panne persiste. Les codes défaut orientent vers la roue et le type de problème (signal absent, signal irrégulier, court-circuit). Relisez-les pour affiner votre diagnostic.
Sur certains véhicules, le système ESP partage les mêmes capteurs de vitesse de roue que l’ABS. Un capteur défaillant peut donc allumer simultanément les voyants ABS et ESP, ce qui ne signifie pas que deux systèmes sont en panne.
Tester un capteur ABS reste une opération accessible avec un multimètre et un minimum de méthode. La difficulté réside moins dans la mesure elle-même que dans l’identification correcte du type de capteur et l’inspection de la couronne magnétique, souvent ignorée. Si vos mesures sont bonnes mais que le voyant persiste, orientez votre diagnostic vers le roulement et le faisceau avant d’envisager un problème sur le bloc ABS lui-même.
